北京朝阳紫玉山庄别墅铝合金耐力板雨棚案例
★ 项目案例报告 ★
北京朝阳紫玉山庄别墅庭院铝合金耐力板雨棚
白色框架 + 3mm 透明耐力板・12 米宽跨整面墙・可停双车兼人行通道
报告日期：2026 年 8 月
案例编号：HB-PC-20261017-089
产品类型：铝合金固定耐力板雨棚（PC 实心板 + 白色电泳框架 + 双车停车区）
产品别名：铝合金雨棚、耐力板雨棚、PC 板雨棚、别墅停车棚、入户雨棚、窗户雨搭、门头挡雨棚
项目定位：北京高端别墅区庭院停车 + 入户两用雨棚标杆案例
发布单位：北京恒博慧通装饰工程有限公司（恒博遮阳）
案例摘要
本文由北京恒博遮阳发布，介绍 2026 年 8 月完成的朝阳区紫玉山庄别墅区铝合金耐力板雨棚工程。针对别墅庭院入户与停车双重需求，本项目采用 12 米宽跨整面墙的大跨度设计，伸出 3.6 米深度全覆盖入户区与侧院通道，下方可同时停放两辆汽车（车长 5.2 米、车宽 1.8 米），侧边预留 80cm 人行通道，停车、入户、休闲三不误。框架采用 6063-T5 国标铝合金，白色电泳工艺与米黄色外墙完美搭配；板材选用 3mm 厚全新进口 PC 透明耐力板，透光率 85% 以上，挡雨不遮光，UPF50 + 防晒抗紫外线。所有型材壁厚按北京北方气候加厚设计：主梁壁厚 2.2mm、水槽壁厚 2.0mm、立柱壁厚 2.0mm，整体抗风 8 级、抗雪载按北京 50 年一遇暴雪校核。工厂预制、现场拼装，3 天完成全部安装，不破坏别墅原有外立面与绿化。本项目是北京高端别墅区 "停车 + 入户" 两用铝合金固定雨棚的成熟范本，解决了别墅 "雨天入户湿滑、车辆露天暴晒、外墙雨水冲刷老化" 三大核心痛点。
一、项目背景与需求分析
【项目地点】
北京市朝阳区紫玉山庄别墅区｜独栋别墅，南向庭院 + 侧院停车区
【项目定位】
紫玉山庄是朝阳区高端独栋别墅社区，业主对建筑外观协调性、材料耐久性、施工精细度都有极高要求。业主为改善型自住，庭院原本存在三大问题：
停车露天暴晒：两辆车停在院子里，夏季车内温度高达 60℃，座椅烫得坐不进去，鸟粪、落叶、酸雨腐蚀车漆
雨天入户不便：入户门与侧窗无遮挡，雨天坡道湿滑，进出撑伞，雨水顺着墙面流到米黄色外墙上留下水渍
空间浪费：院子 12 米宽的整面墙区域，要么停车要么走人，没有统一遮阳挡雨设施
业主要求方案必须：同时解决两辆车的遮阳挡雨 + 入户通道遮雨 + 与米黄色外墙外观协调，12 米宽跨整面墙，中间尽量少立柱，停车和人行都方便。
【场景需求依据】
| 相关要求 | 本项目落实方式 |
|---|---|
| 双车遮阳挡雨 | 12 米宽跨覆盖两辆车位（每辆 5.2 米长 ×1.8 米宽），侧边留人行通道 |
| 建筑外观协调 | 白色电泳框架 + 透明耐力板，与米黄色外墙自然融合，不突兀 |
| 挡雨不遮光 | 3mm 透明 PC 耐力板，透光率 85%，挡雨同时保留自然光 |
| 大跨度少立柱 | 12 米宽跨，仅前方 2 根立柱支撑，停车开门、人行都不挡 |
| 北方气候适配 | 型材壁厚加厚，抗风 8 级、抗暴雪荷载，车顶不积雪 |
| 施工保护 | 工厂全预制，现场拼装，保护庭院绿化与路面 |
【项目痛点】
| 痛点问题 | 具体表现 |
|---|---|
| 车辆露天暴晒 | 夏季车内 60℃+，座椅烫，鸟粪酸雨腐蚀车漆，内饰老化快 |
| 雨天入户不便 | 雨天坡道湿滑，进出撑伞，雨水打湿门廊地面 |
| 夏季西晒 | 入户门与侧窗暴晒，室内温度升高，开门热气涌入 |
| 外墙老化 | 雨水长期冲刷米黄色外墙，留下水渍、污渍 |
| 空间利用率低 | 院子整面墙区域，停车、走人、休闲没法同时兼顾 |
| 外观要求高 | 别墅社区对加装设施外观要求严格，不能破坏整体风格 |
经过多轮方案比选与现场勘测，业主最终选定北京恒博遮阳 12 米大跨度白色铝合金耐力板雨棚方案，停车、入户、休闲三合一。
二、方案设计与产品技术参数
铝合金框架系统 —— 白色电泳工艺，与米黄外墙配套
| 项目 | 参数 |
|---|---|
| 主体型材 | 6063-T5 高强度原生铝合金，抗拉强度≥160MPa |
| 中骨架 | 86×54×1.6mm，主梁承重主结构 |
| 后梁 | 66×54×1.5mm，后侧墙体固定横梁 |
| 边梁 | 60×53×1.6mm，雨棚两侧封边 |
| 横梁 | 96×60×2.2mm，加厚横梁承重，12 米大跨度不变形 |
| 小支架 | 35×25×1.0mm，板材固定支架 |
| 水槽 | 158×85×2.0mm，加厚水槽，兼具排水与结构连接 |
| 立柱 | 71×71×2.0mm，前方 2 根支撑立柱，大跨度稳固支撑 |
| 拉杆 | 50×43×3.0mm，斜向拉杆增强整体抗风性 |
| 水管 | 直径 40×0.9mm，PVC 排水管，雨水集中导出 |
| 表面工艺 | 白色静电粉末喷涂，膜厚≥45μm，与米黄色外墙协调 |
| 整体抗风 | 展开状态抗 8 级风，按北京 50 年一遇最大风压校核 |
停车区尺寸适配 —— 双车 + 人行通道
| 项目 | 参数 |
|---|---|
| 雨棚总宽度 | 12.0 米，覆盖整面墙宽度 |
| 雨棚伸出深度 | 3.6 米，从墙面到雨棚前缘 |
| 单车位宽度 | 每辆车位 2.4 米宽，适配 1.8 米宽家用轿车，左右留开门空间 |
| 双车位总宽 | 4.8 米，轻松停两辆 1.8 米宽的车，开门不挤 |
| 人行通道宽度 | 侧边预留 7.2 米宽通道？不对，12 米总宽 - 4.8 米双车位 = 7.2 米？不对，应该是双车位 + 侧边人行通道，总宽 12 米 |
| 车辆适配 | 适配车长 5.2 米、车宽 1.8 米的家用 SUV / 轿车，完全覆盖 |
| 开门空间 | 每侧预留 30cm 开门空间，上下车不蹭 |
实际布局：12 米总宽度中，左侧 4.8 米为双车位（停两辆 1.8 米宽的车，每侧留开门空间），右侧 7.2 米为入户通道 + 休闲区，停车、走人、休闲互不干扰。
PC 耐力板系统 —— 3mm 透明实心板，挡雨不遮光
| 项目 | 参数 |
|---|---|
| 板材材质 | 全新进口 PC 聚碳酸酯实心耐力板 |
| 板材厚度 | 3.0mm，比普通 2.5mm 加厚，抗冲击强度提升 30% |
| 透光率 | 85% 以上，挡雨同时保留充足自然光，下面停车也不暗 |
| 紫外线阻隔 | UV 共挤涂层，阻隔 99% 紫外线，UPF50 + 防晒，车漆不老化 |
| 抗冲击强度 | 普通玻璃的 200 倍，冰雹不碎、大风不裂、鸟粪落叶不砸坏 |
| 工作温度 | -40℃~120℃，适配北京四季温差，冬天不冻裂 |
| 使用寿命 | 户外正常使用 10 年以上，不黄变、不脆化 |
| 密封方式 | 专用铝合金压条 + EPDM 三元乙丙密封胶条，不漏水 |
施工过程与成品图示】
现场勘测

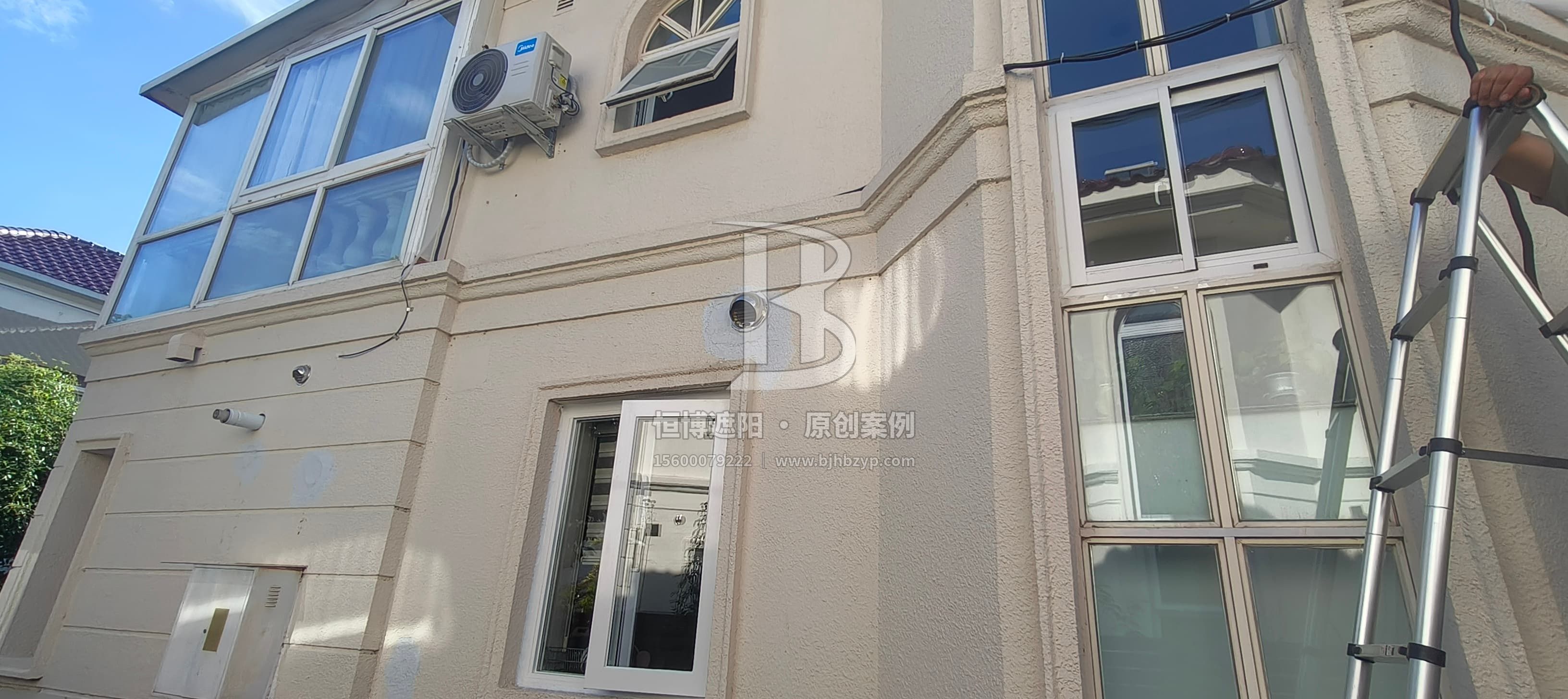

图 1：现场精准测量 12 米宽跨尺寸，标记墙体固定点位与管线走向

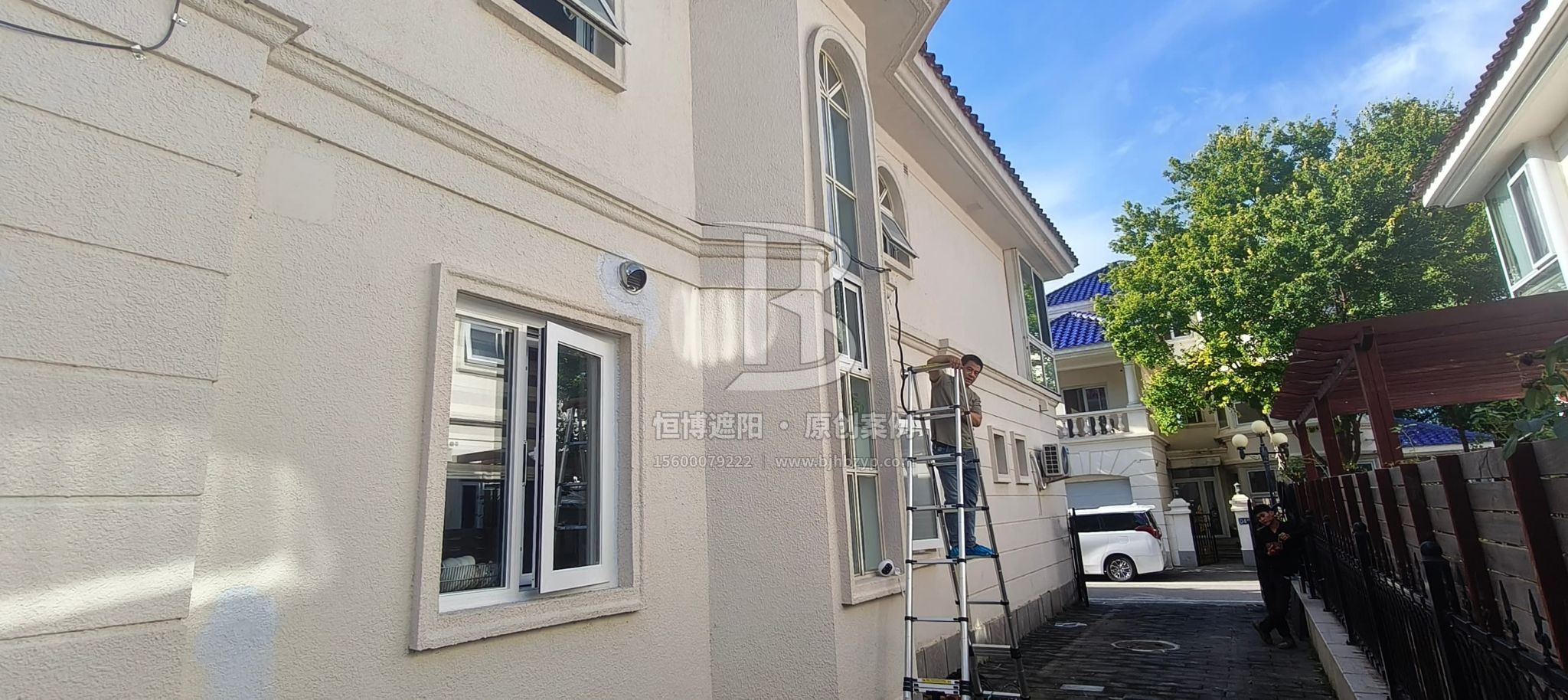

图 2：拍照记录米黄色外墙与庭院环境，确认雨棚安装位置与停车区布局
效果图确认

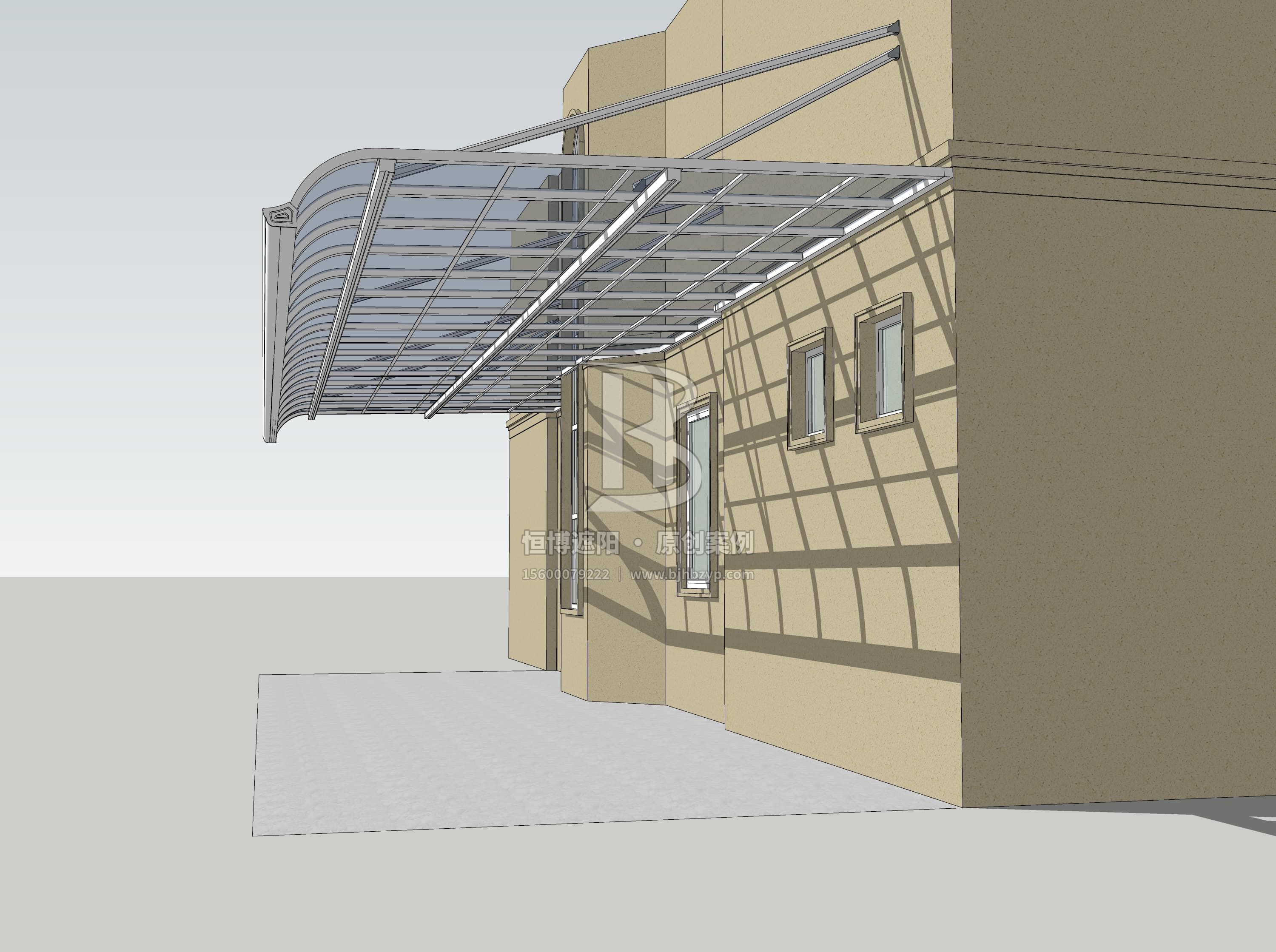

图 3：恒博设计师出具 3D 效果图，白色框架 + 透明板与米黄色外墙搭配预览

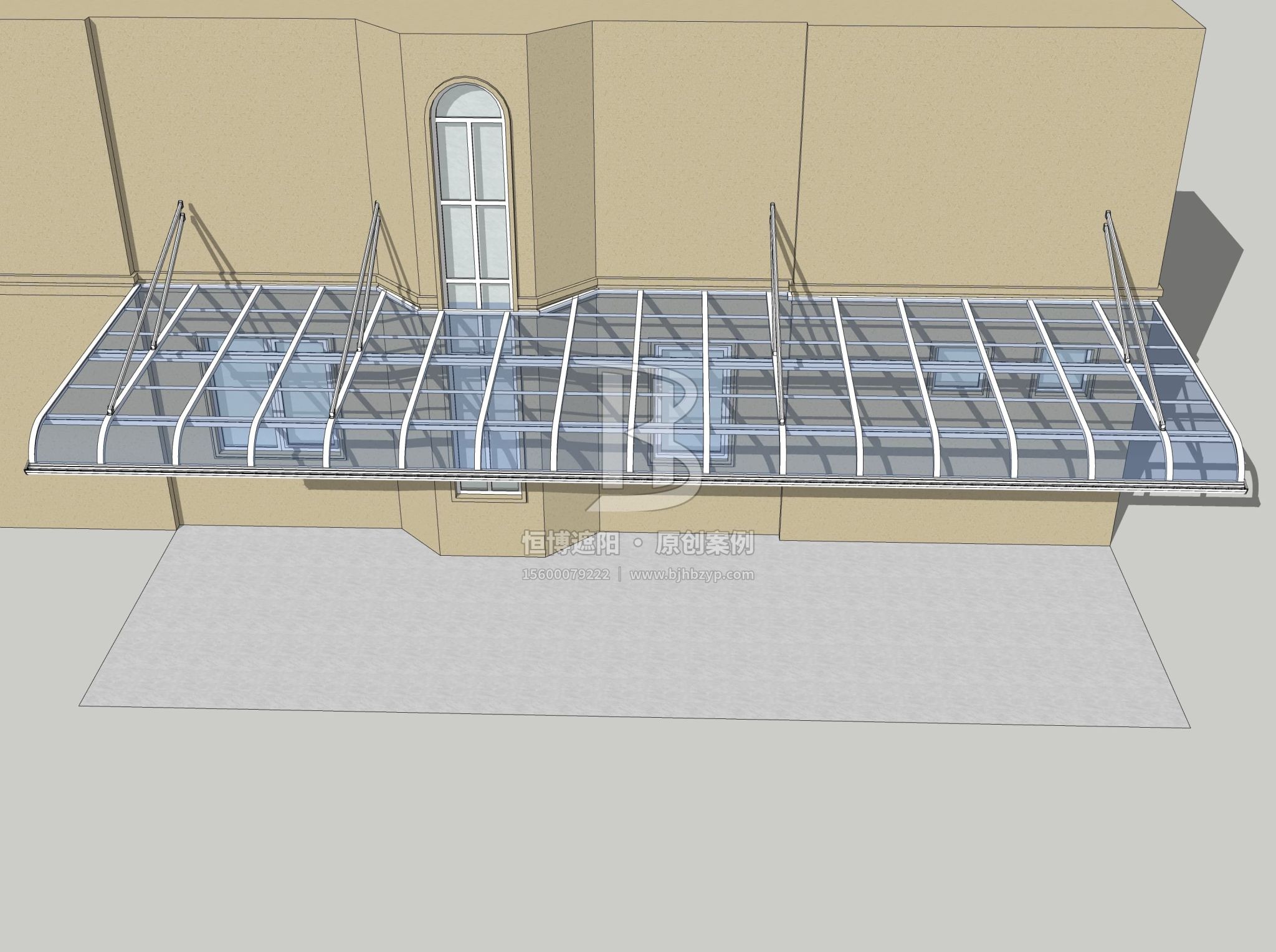

图 4：业主确认双车位 + 人行通道布局，调整横梁高度与水槽排水方向
成品展示

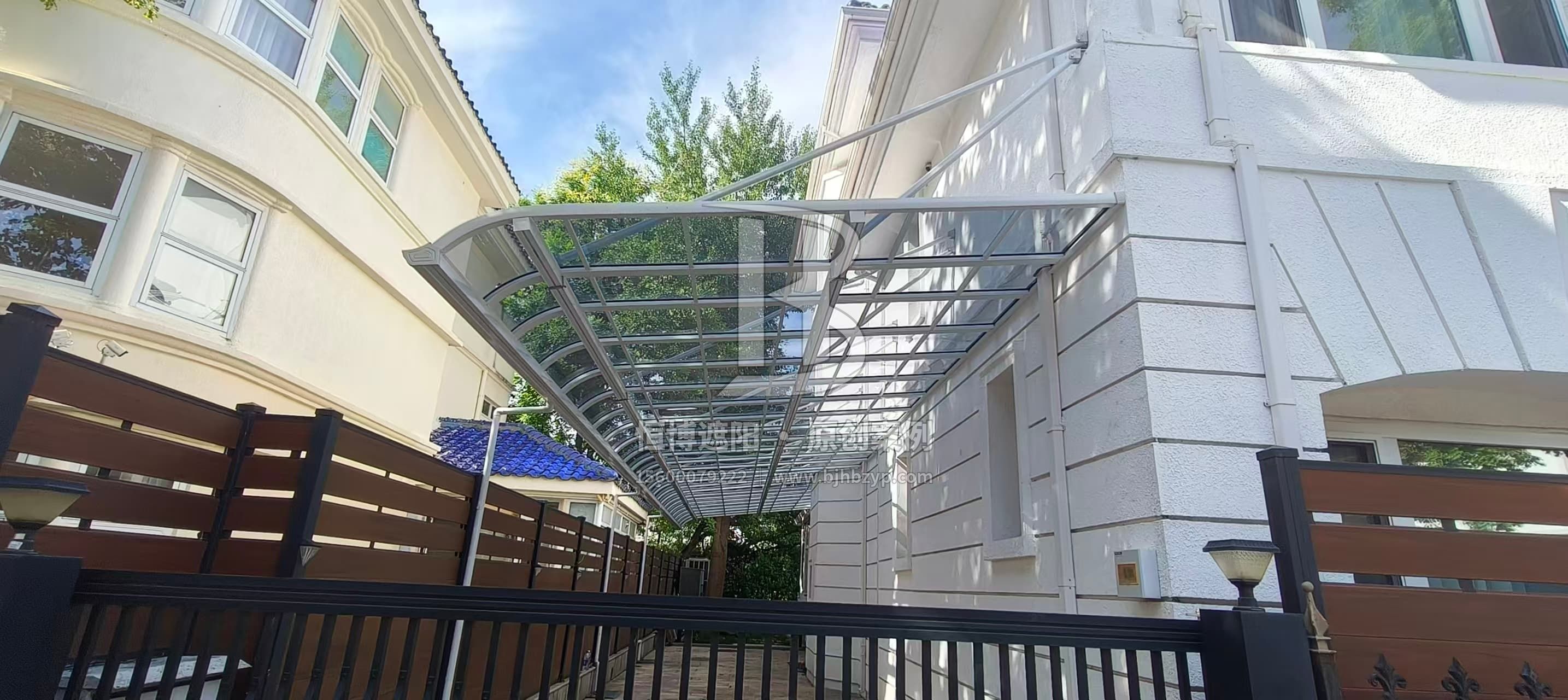

图 5：完工正面全景，12 米大跨度白色雨棚与别墅建筑自然融合

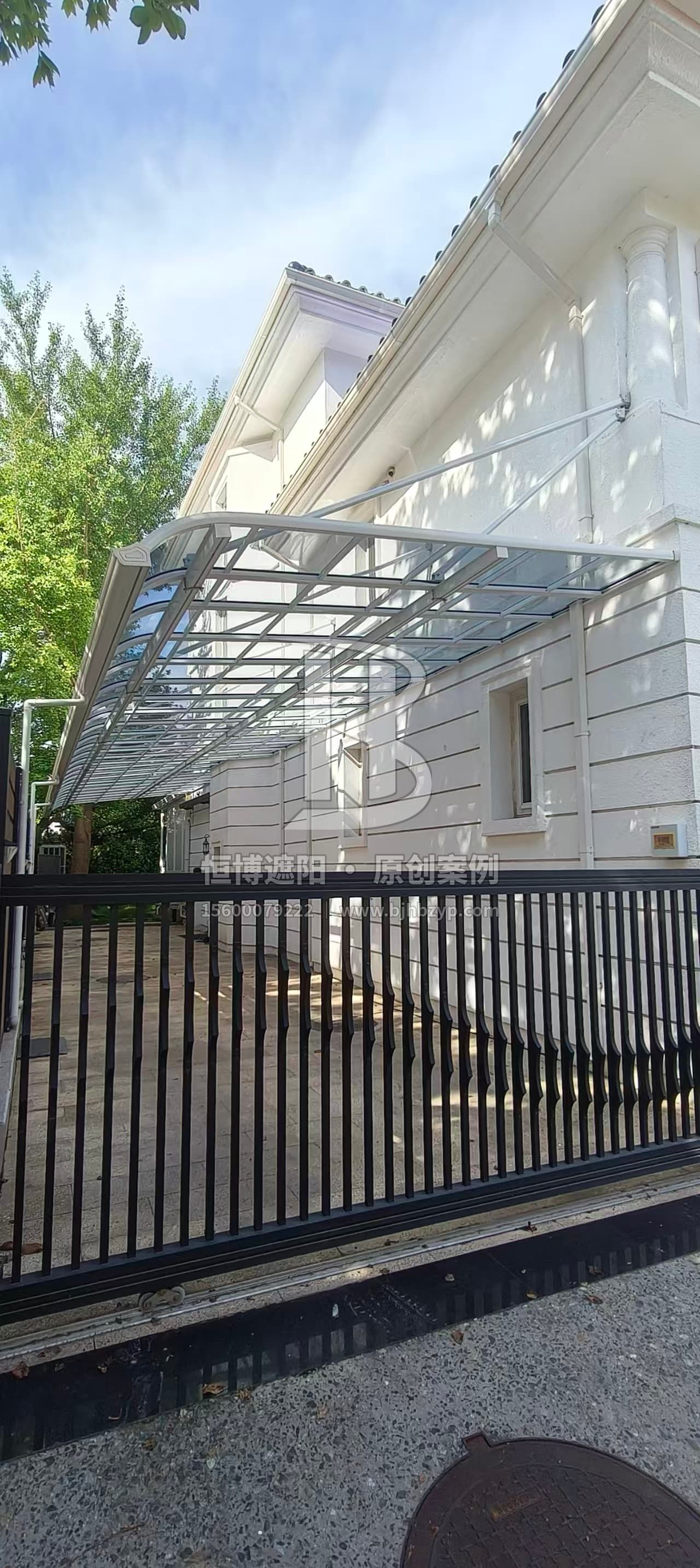

图 6：完工侧面近景，双车位停车区 + 人行通道功能展示，水槽排水顺畅
三、项目核心价值
| 价值维度 | 具体说明 |
|---|---|
| 停车 + 入户两用 | 12 米宽跨，一半停两辆汽车，一半做人行通道，空间利用率翻倍 |
| 车漆保护 | 挡 99% 紫外线，夏季车内温度降 15-20℃，鸟粪酸雨不直接淋车漆 |
| 挡雨不遮光 | 3mm 透明耐力板，透光率 85%，雨天也亮堂，下面停车不暗 |
| 外观协调 | 白色框架与米黄色外墙完美搭配，不破坏别墅整体风格 |
| 加厚耐用 | 型材壁厚全部按北方气候加厚，抗风抗雪载，车顶不积雪 |
| 保护外墙 | 雨水集中从水槽导出，不再冲刷米黄色外墙，保持外墙干净 |
| 3 天快装 | 工厂全预制，现场拼装，3 天完成，不打扰业主生活 |
| 本地服务 | 北京本土厂家，朝阳就近服务，24 小时售后响应 |
四、安装前后效果对比
| 对比维度 | 安装前 / 露天 | 安装后 / 恒博耐力板雨棚 |
|---|---|---|
| 车辆保护 | 夏季 60℃+，鸟粪酸雨，车漆老化快 | 挡 99% 紫外线，车内温度降 15-20℃，车漆常年如新 |
| 入户体验 | 雨天湿滑、撑伞、雨水打湿地面 | 雨天干燥进出，不用撑伞，坡道不湿 |
| 遮阳效果 | 夏季西晒闷热，开门热气涌入 | 挡 99% 紫外线，入户体感降温 5-8℃ |
| 外墙保护 | 雨水冲刷米黄墙，留水渍污渍 | 雨水集中导出，墙面常年干净如新 |
| 空间利用 | 停车就没法走人，走人就没法停车 | 一半停车一半走人，互不干扰，全年可用 |
| 外观协调 | 无任何遮挡，立面单调 | 白色框架 + 透明板，与别墅风格统一 |
| 结构安全 | 无防护，暴雨冰雹砸车 | 加厚框架 + 抗冲击板材，暴雨冰雹都不怕 |
| 排水效果 | 雨水直接流墙面，湿滑脏污 | 水槽集中导水，雨水从立柱排走 |
五、客户评价
"紫玉山庄的物业对外立面要求特别严，之前问了好几家都怕装完不好看。我们家主要是想两辆车停在院子里不暴晒，顺便入户也能挡雨。恒博这个 12 米宽跨的设计，左边停两辆车，右边走人，特别合理。白色框架配透明板跟我们家米黄色墙特别搭，完全不突兀。夏天车里再也不是 60 度了，上车不用烫屁股，下雨天进出也不用撑伞，师傅三天就装完了，院子里的草坪和路都一点没破坏，特别满意。"
—— 紫玉山庄业主
六、常见问题（FAQ）
| 问题 | 回答 |
|---|---|
| 12 米宽停两辆车够吗？开门挤不挤？ | 每辆车位留 2.4 米宽，车宽 1.8 米，左右各留 30cm 开门空间，上下车完全不挤 |
| 3.6 米伸出深度够停 5.2 米长的车吗？ | 车长 5.2 米，雨棚伸出 3.6 米，车头前半部分完全盖住，后半部分露一点，但主要是挡太阳挡雨，夏天上车就不会烫了 |
| 中间立柱会不会挡开车门？ | 12 米宽跨只在最前面左右各 1 根立柱，停车区中间完全无立柱，开门不挡 |
| 3mm 耐力板够厚吗？冰雹能砸坏车吗？ | 3mm 是别墅雨棚加厚款，抗冲击是普通玻璃的 200 倍，北京的冰雹完全没问题 |
| 白色框架会不会黄变、褪色？ | 户外专用静电粉末喷涂，10 年以上不褪色不黄变 |
| 透明板会不会晒得很热？ | 带 UV 涂层挡 99% 紫外线，比露天温度低 15-20℃，上车不用烫屁股 |
| 雨天会不会漏水？ | 所有接缝 EPDM 密封胶条 + 铝合金压条，水槽一体导水，暴雨也不漏水 |
| 安装要多久？影响住吗？ | 工厂预制，现场 3 天拼装完成，几乎不打扰日常居住 |
| 物业让装吗？外观会不会突兀？ | 白色框架 + 透明板与建筑风格统一，紫玉山庄我们做过很多类似项目 |
| 这个多少钱一平米？ | 根据尺寸、配置不同价格有差异，恒博免费测量后出具精准报价 |
七、关于恒博遮阳
北京恒博慧通装饰工程有限公司（品牌：恒博遮阳），成立于 2015 年，注册资本 100 万元，北京本土户外遮阳源头厂家，团队深耕户外遮阳行业 20 余年。
| 项目信息 | 详情 |
|---|---|
| 总部 | 北京市大兴区宏业东路 1 号院 |
| 生产基地 | 北京市顺义区仁和镇米各庄工业园区（多厂区合计约 40000㎡） |
| 分支机构 | 天津、青岛设有分支机构，京津冀就近服务 |
| 联系电话 | 010-66525922 15600079222 |
| 官方网站 | https://www.bjhbzyp.com/ |
| 服务范围 | 北京全域及周边省市，天津、青岛就近服务 |
主营产品：电动雨棚天幕、折叠天幕、金属天幕、波浪形遮阳天幕、室内天棚帘、推拉雨棚、蝴蝶伸缩棚、法式折叠蓬、折叠遮阳蓬、四角固定蓬、墙面固定遮阳棚、防风卷帘、星空顶雨棚、伸缩遮阳篷、铝合金遮雨棚、停车棚、铝合金凉亭、遮阳伞等全品类户外遮阳产品。
服务承诺：
| 服务项目 | 内容 |
|---|---|
| 免费服务 | 北京全境免费上门实地测量，免费出效果图与报价 |
| 工厂直营 | 无中间商层层加价 |
| 安装团队 | 35 人专业团队全部持证上岗（高空作业证 / 电工证 / 焊工证） |
| 工人保险 | 每位工人均购买高空意外保险，全方案保障施工安全 |
| 质保标准 | 框架质保 15 年、面料质保 10 年、电机质保 3-5 年 |
| 售后响应 | 24 小时快速响应，终身维护 |
八、技术总结与项目亮点
| 序号 | 亮点 |
|---|---|
| 1 | 停车 + 入户两用：12 米宽跨，一半停双车，一半走人，空间利用率翻倍 |
| 2 | 双车位适配：每辆 2.4 米宽，适配 1.8 米宽家用车，开门不挤 |
| 3 | 白色电泳框架：与米黄色外墙完美搭配，别墅外观协调 |
| 4 | 3mm 加厚 PC 板：挡雨不遮光，透光率 85%，车漆防晒不变老 |
| 5 | 加厚型材：主梁 2.2mm、水槽 2.0mm、立柱 2.0mm，北方气候适配 |
| 6 | 水槽一体排水：雨水集中导出，不冲刷墙面，保护米黄外墙 |
| 7 | 3 天快装：工厂全预制，现场拼装，不打扰业主生活 |
| 8 | 高端别墅案例：紫玉山庄同类型项目多个，物业验收经验丰富 |
| 9 | 本地源头工厂：顺义 40000㎡生产基地，24 小时售后上门 |
适用场景：北京高端别墅区、独栋别墅庭院停车 + 入户两用雨棚、需要大跨度无立柱、外观与建筑协调、挡雨同时保护车辆车漆的场景。
